電子工作の勉強を始めることにしたが、ロボットカーの制作で、いきなり躓いてしまったので、気分転換するために、今回は木工工作に手を出してみた。

で、いつか組み立ててみようとALIエクスプレスで購入してたのがこれ!

画像




Running ballというやつだ!
上手く組み立てると下の写真のような物ができあがるはず。

画像



中華製なのでお金を払って品物が届かなかったり、部品不足があったりするなど、やや不安要素もあったが、値段が安かったので、今後のために試しに発注してみた。
9月12日に発注したら10日くらいで届いた。
価格は1,599円だった。

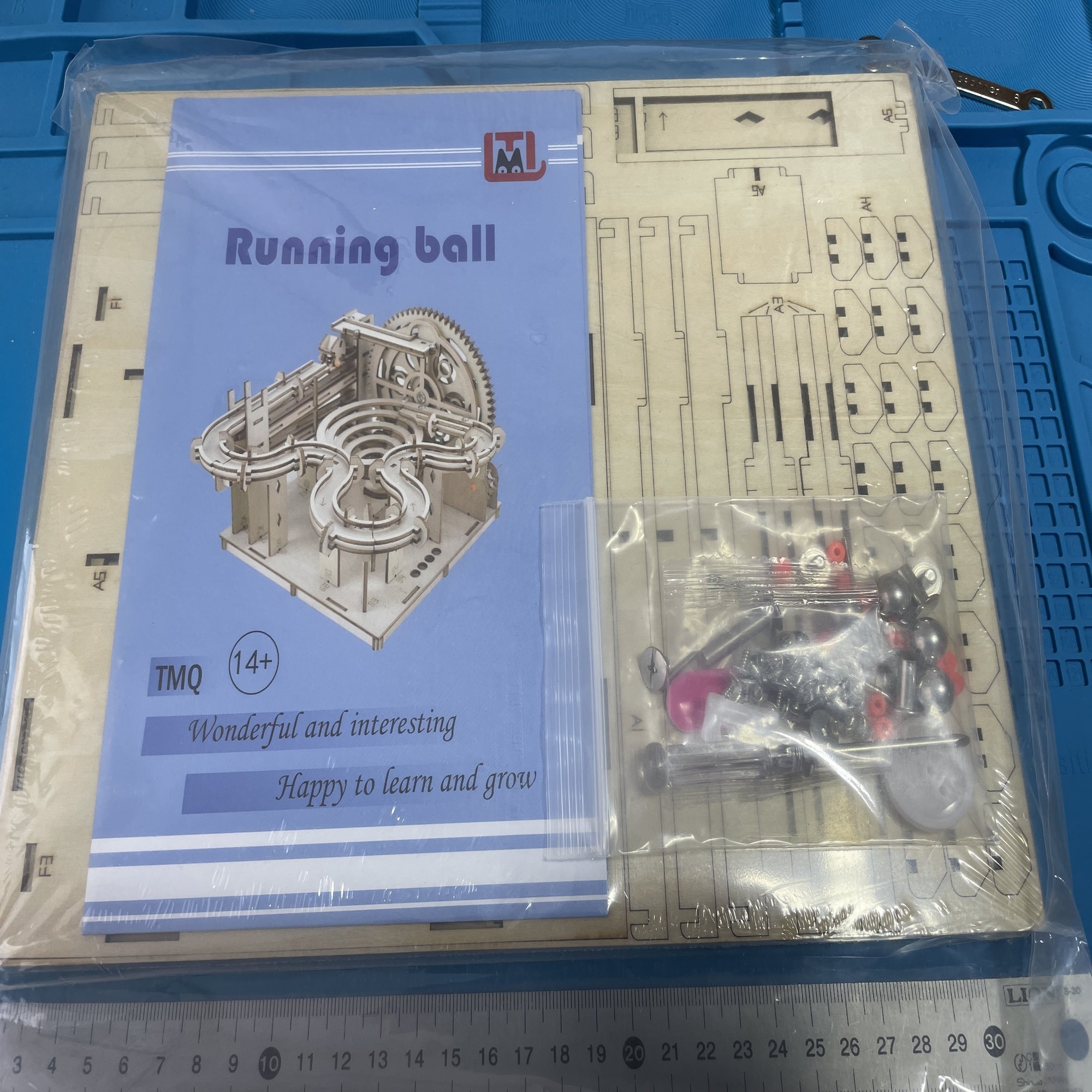

画像

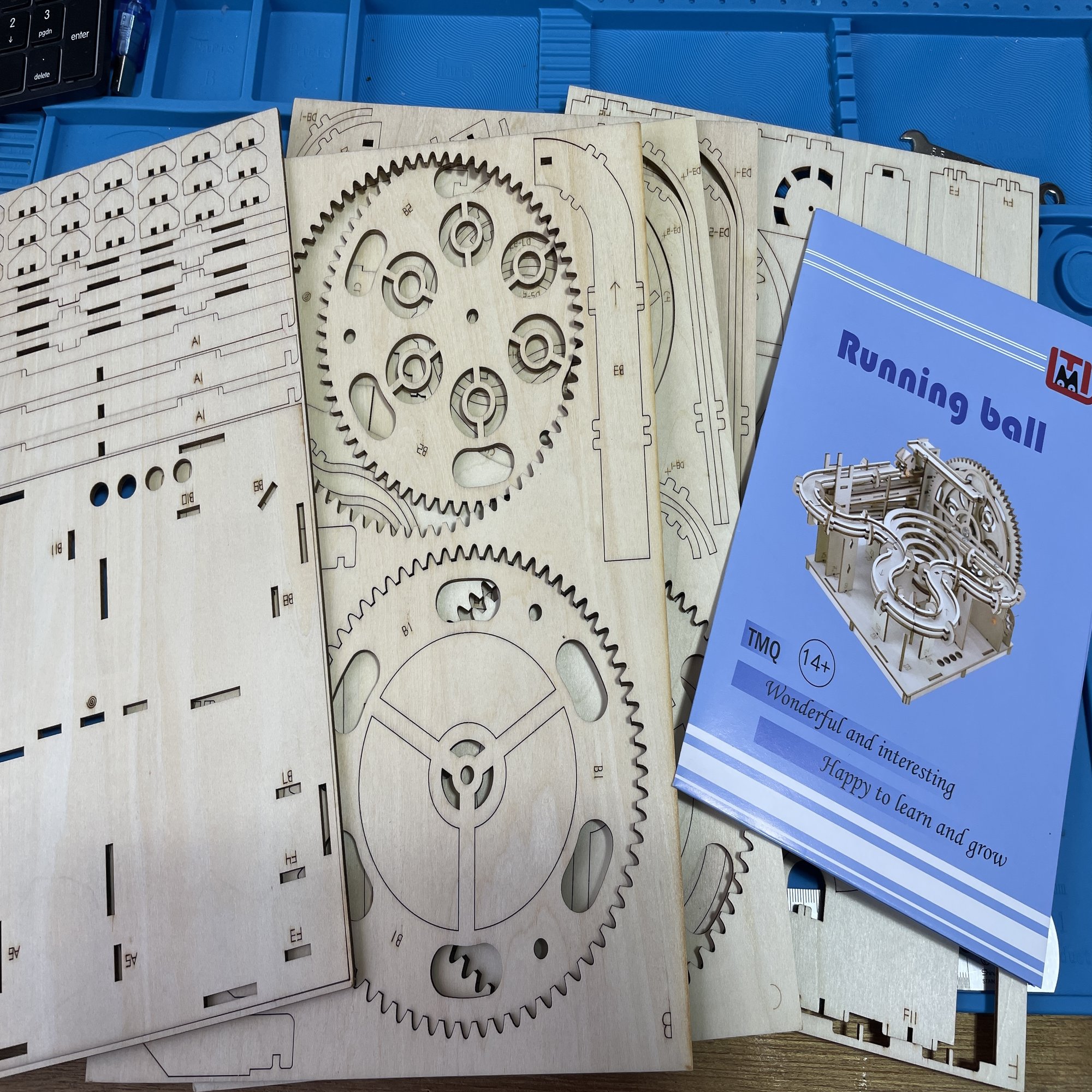

届いた袋を開けると、カラーの組み立て説明書と5枚の板、ギアやネジなどの部品が同梱されていた。

早速説明書を見ながら組み立ててみる。
意味の分からない中国語の説明書かと思いきや、中身は英語で書かれており、1~15番までのステップで、板のパーツに書かれた記号(A1とかF5とか)を探して、写真の通りに組み立てるだけだった。

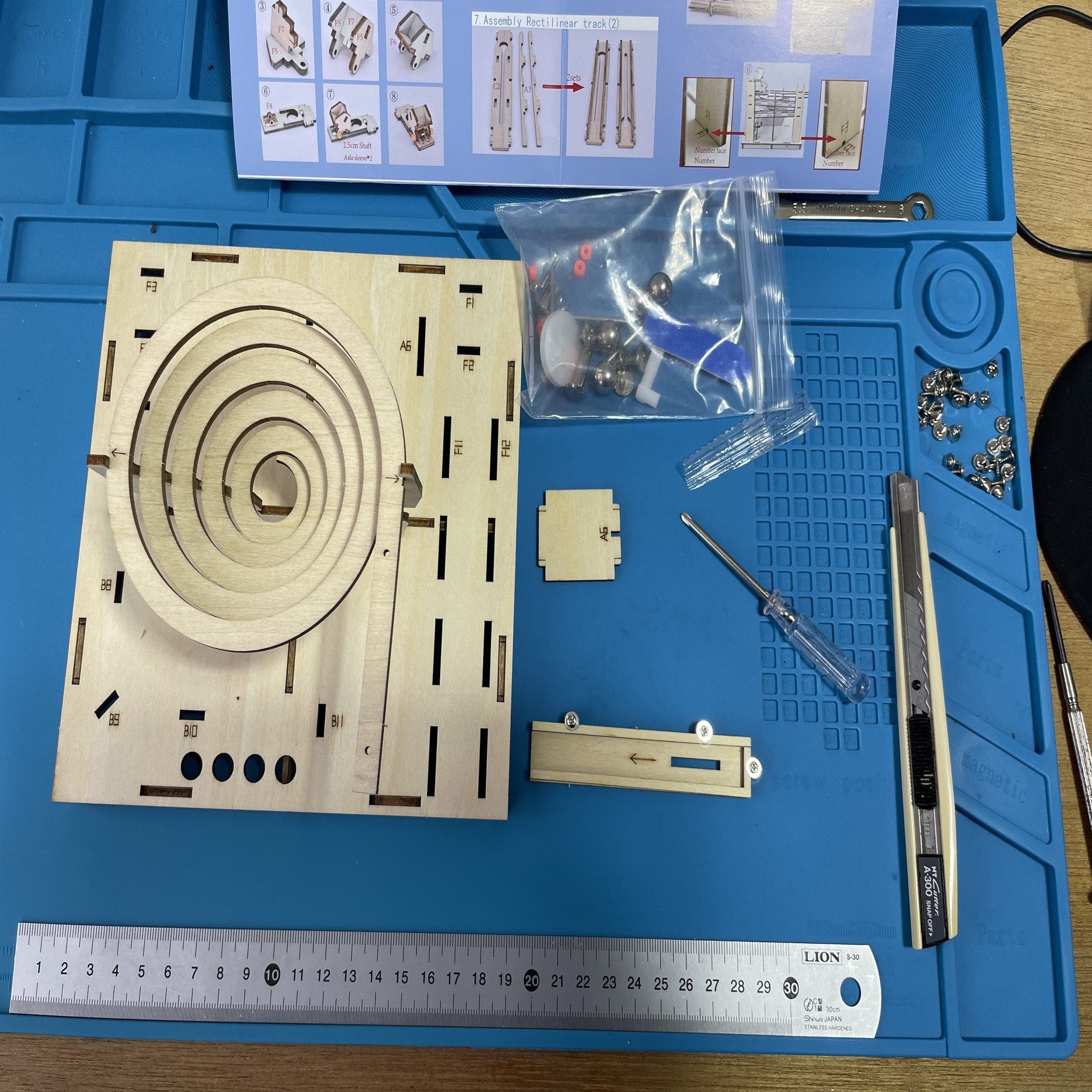

画像



自分としては、板に組み込まれている各パーツの切れ目が入っていなかったり、サイズが違っていたりというようなことを想定していたが、期待に反して、結構精巧に出来ていた。

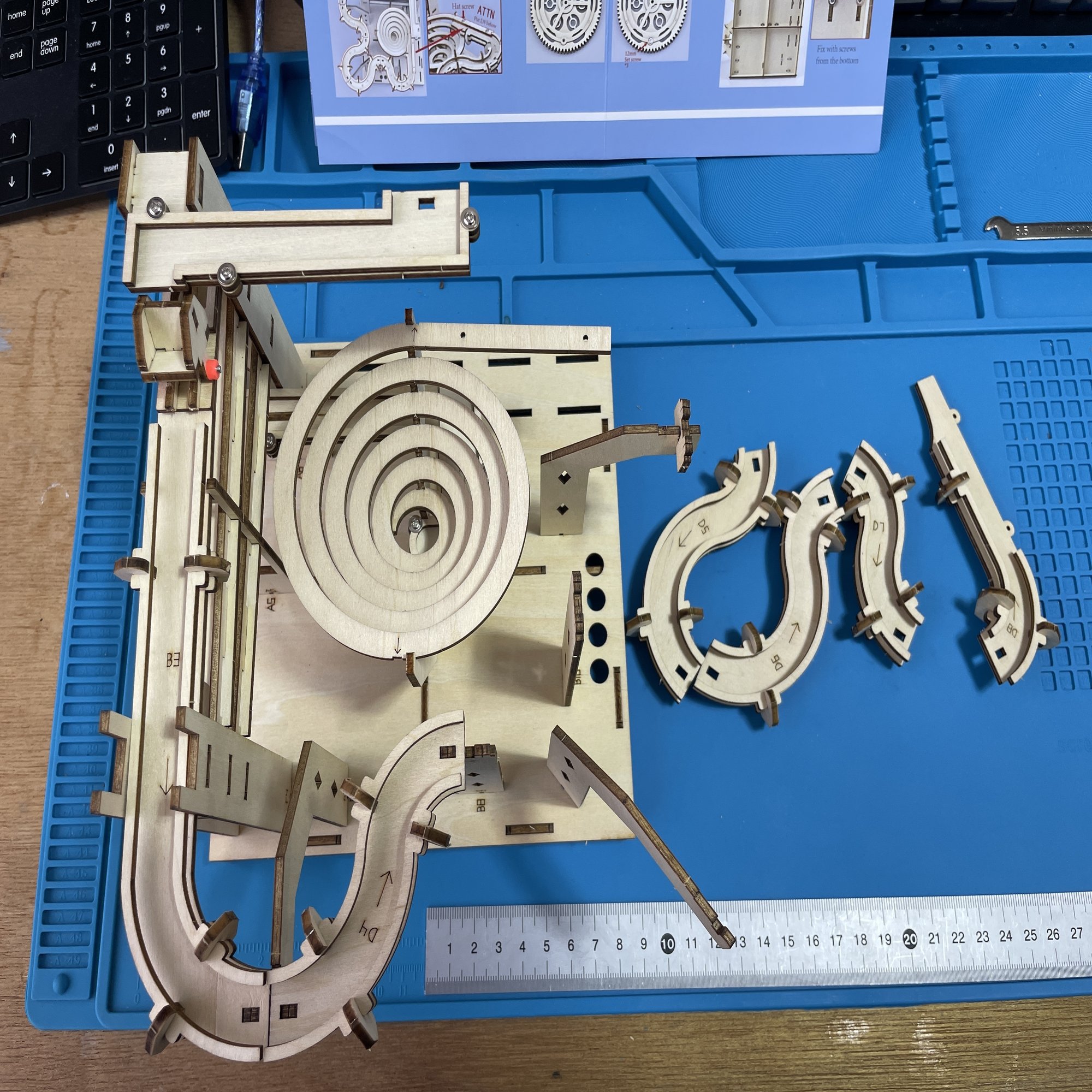

パーツ間のクリアランスが少ないので、無理に外そうとすると、割れたり折れたりする危険性はあるが、両手の指で裏や表から押しながら丁寧にやると、各パーツが上手く外れることが分かった。

画像

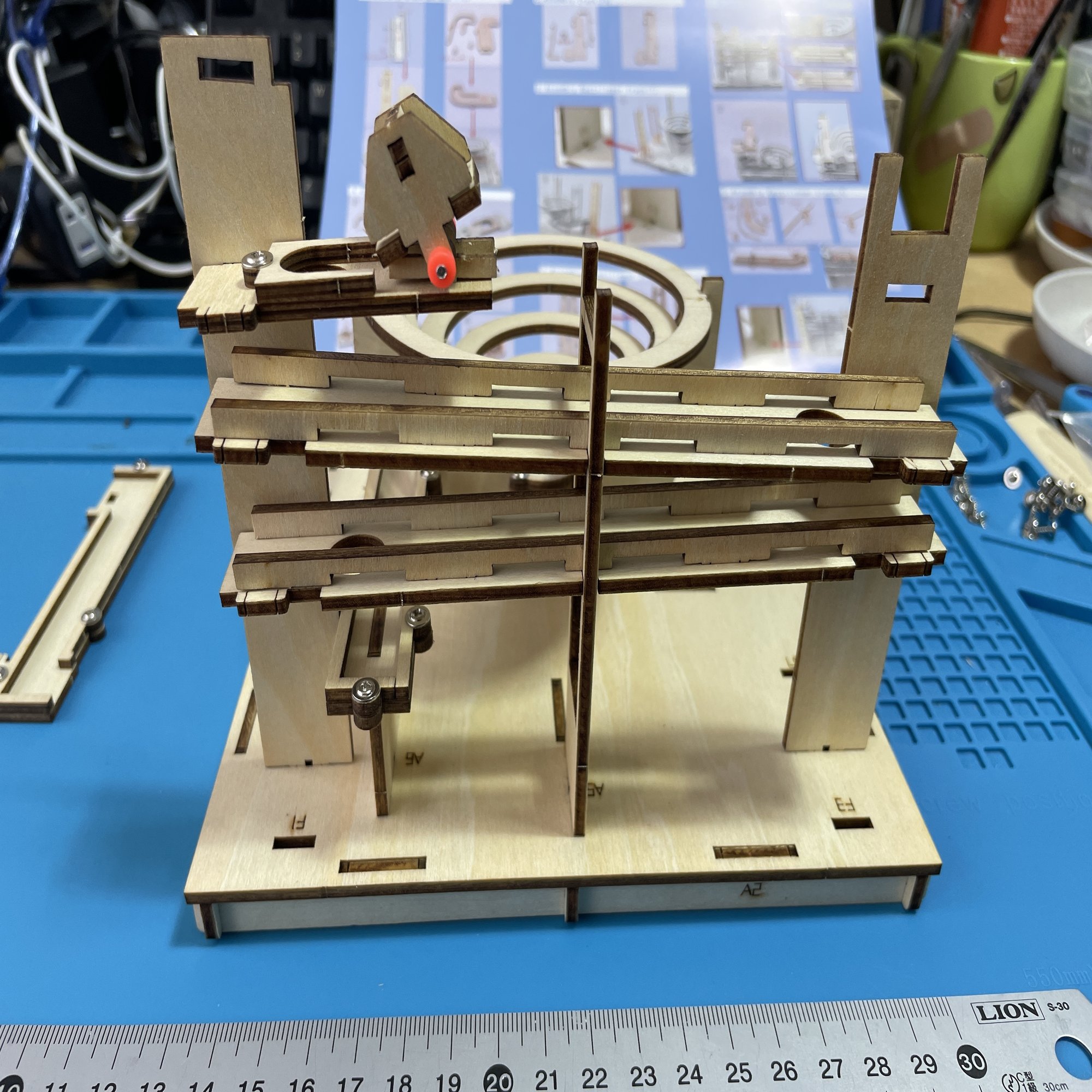

説明書通りにパーツを探して、写真の通りに組み立てるだけなので、作業は順調に進む。高低差を利用してボールを転がすので、パーツに描かれた矢印(→)を間違わなければ上手くいく感じだった。

画像

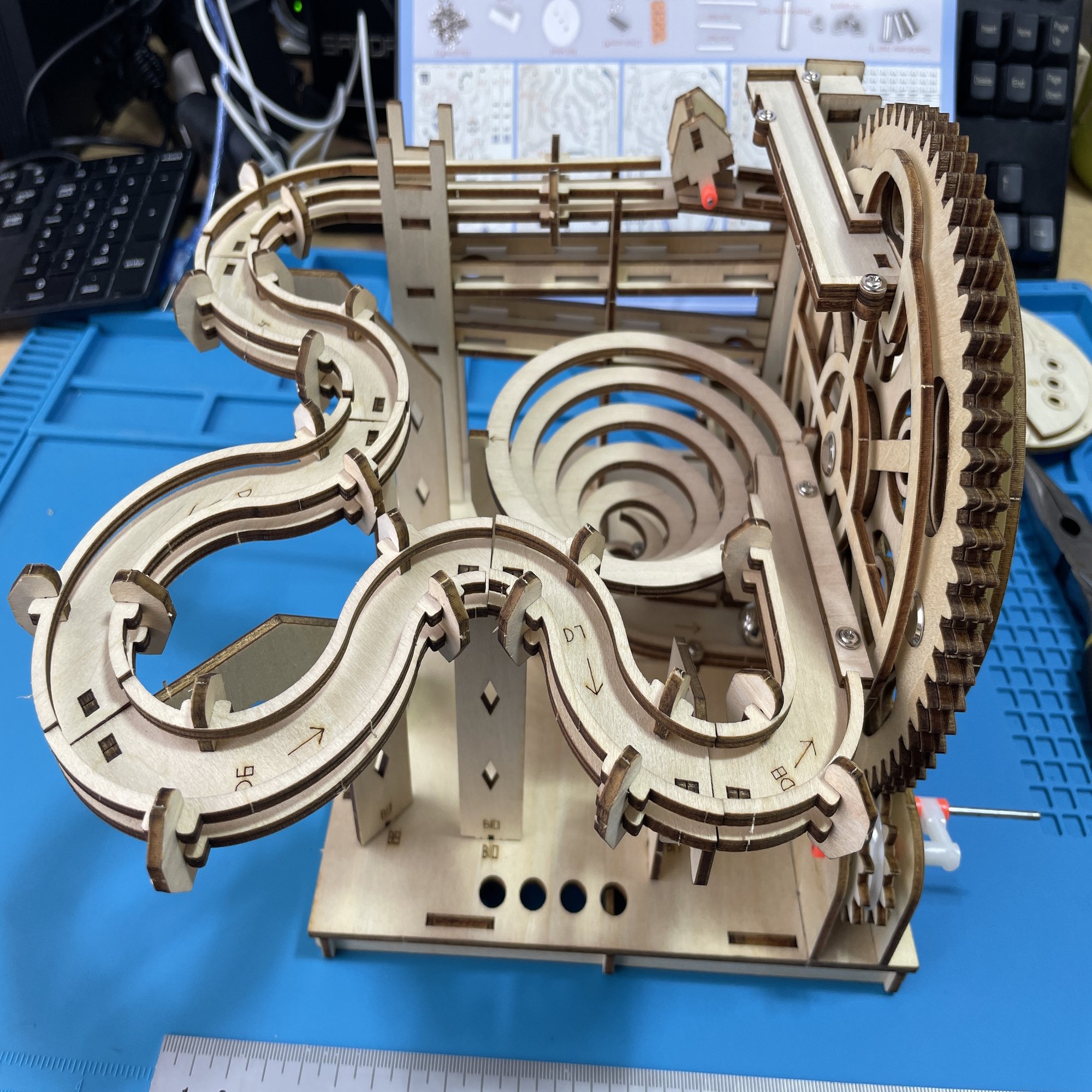

出来上がりはこんな感じだ!!

画像



写真だけだとつまらないので動画を載せてみた↓。
今の段階は手回し式なので、電子工作のタイトル通りにモーターで動くようにしてみるつもり。

Running ball 完成後の動画
