電装系の動作チェックもバッチリ終わり、
いよいよ今回は各パーツをTTR125本体に取り付けていく工程に突入です！
ゼッケンプレートの取り外し、ハンドル交換、保安部品のスイッチ類（セル・ストップ・ライト・ウインカー・ホーンなど）を実装し、ハーネスを取り回していきます。
🔧 パーツ取り付け編
① 純正のヤワヤワなハンドルを、YZ85用ハンドルに交換！
高さも約20mmアップさせて、ライディングポジションも改善！

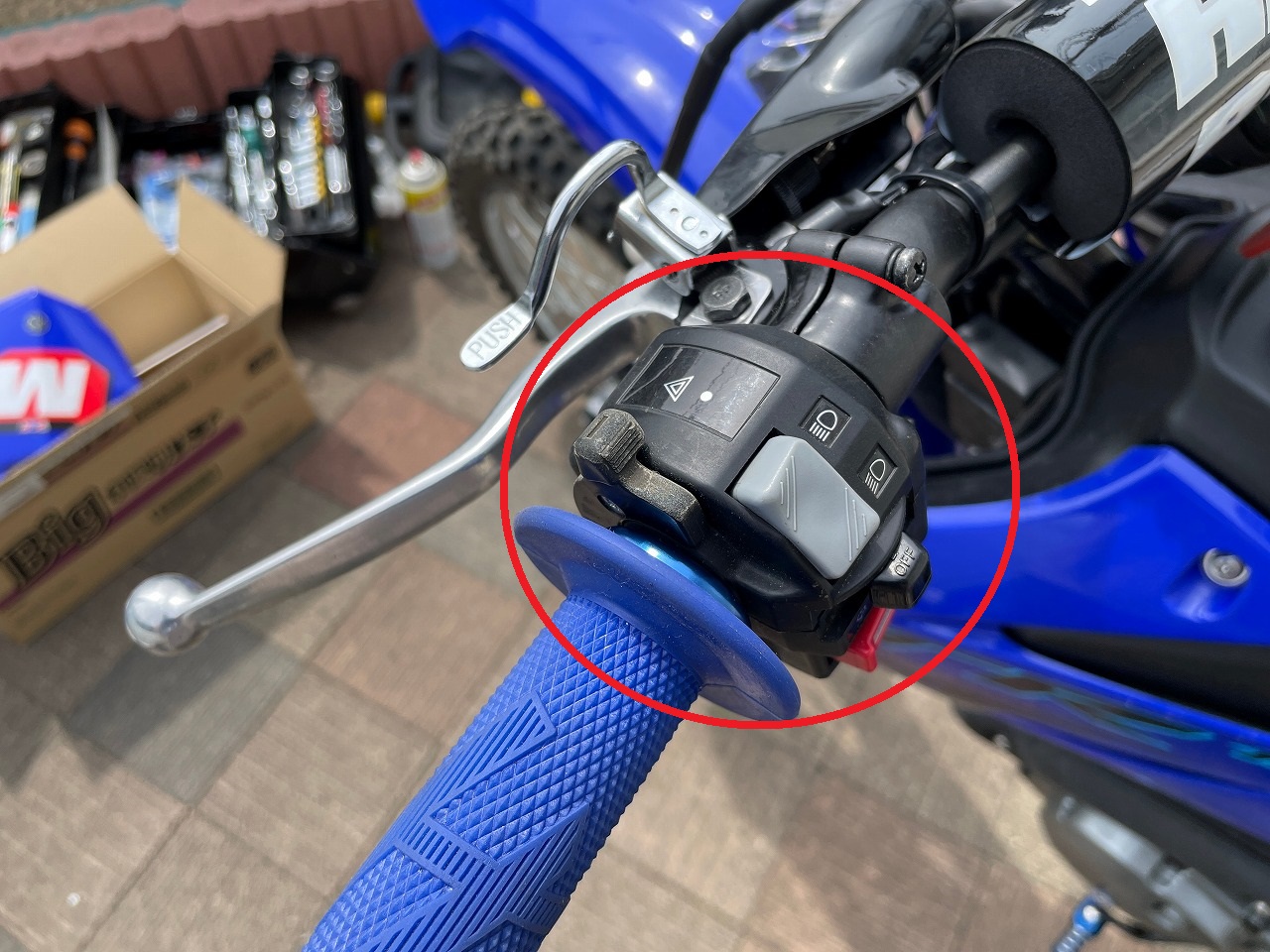

② セルスイッチ＆ストップスイッチを取り外し、セローの右スイッチボックスを移植。
左右バラバラだったスイッチが右側に集約されてスッキリ。
※セローのキルスイッチは動作が表示と逆なので注意！

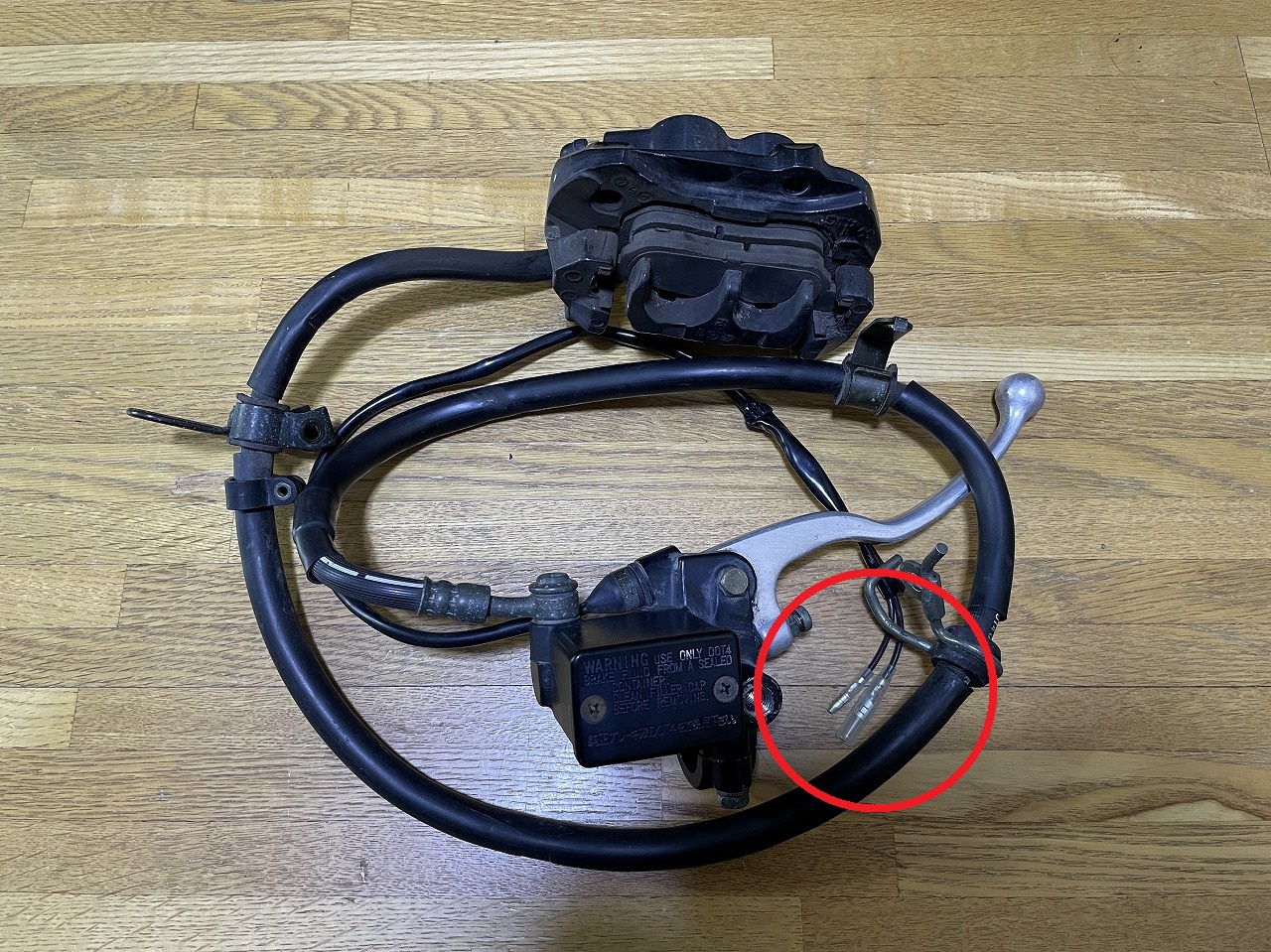

③ フロントブレーキマスターをトリッカーのものに交換。
TTR125はバンジョースイッチが使えないため、これで機械式スイッチ＆ミラーホルダーが使用可能に。
※キャリパー流用はサイズが合わず断念。
④ WR250Fレプリカのライトカウルを取り付け（LEDバルブに換装済み）。
フェンダーの突起を利用し、手元の鉄板を加工して取り付けました。
⑤ カウル上部の固定は悩みどころ…💭

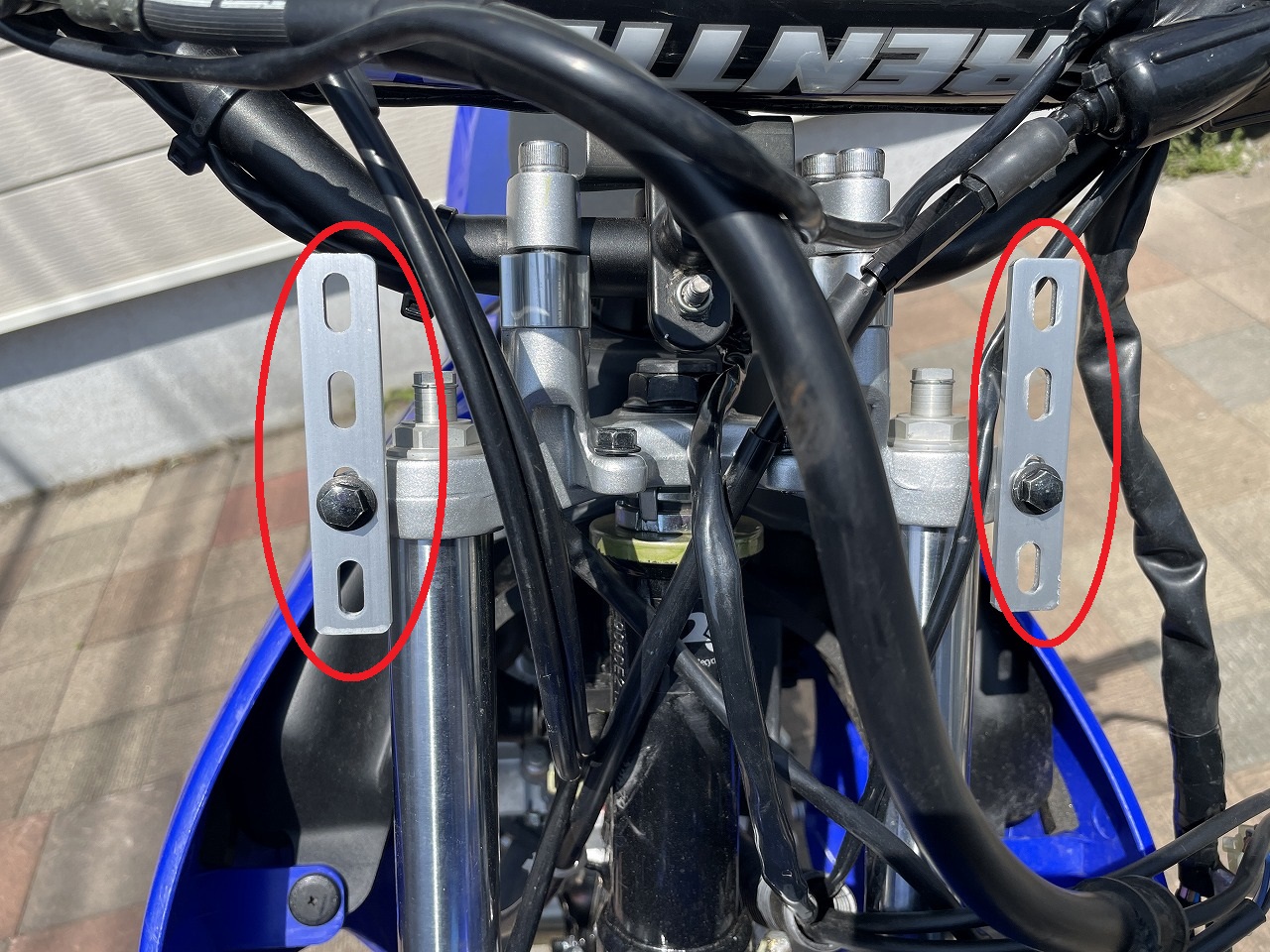

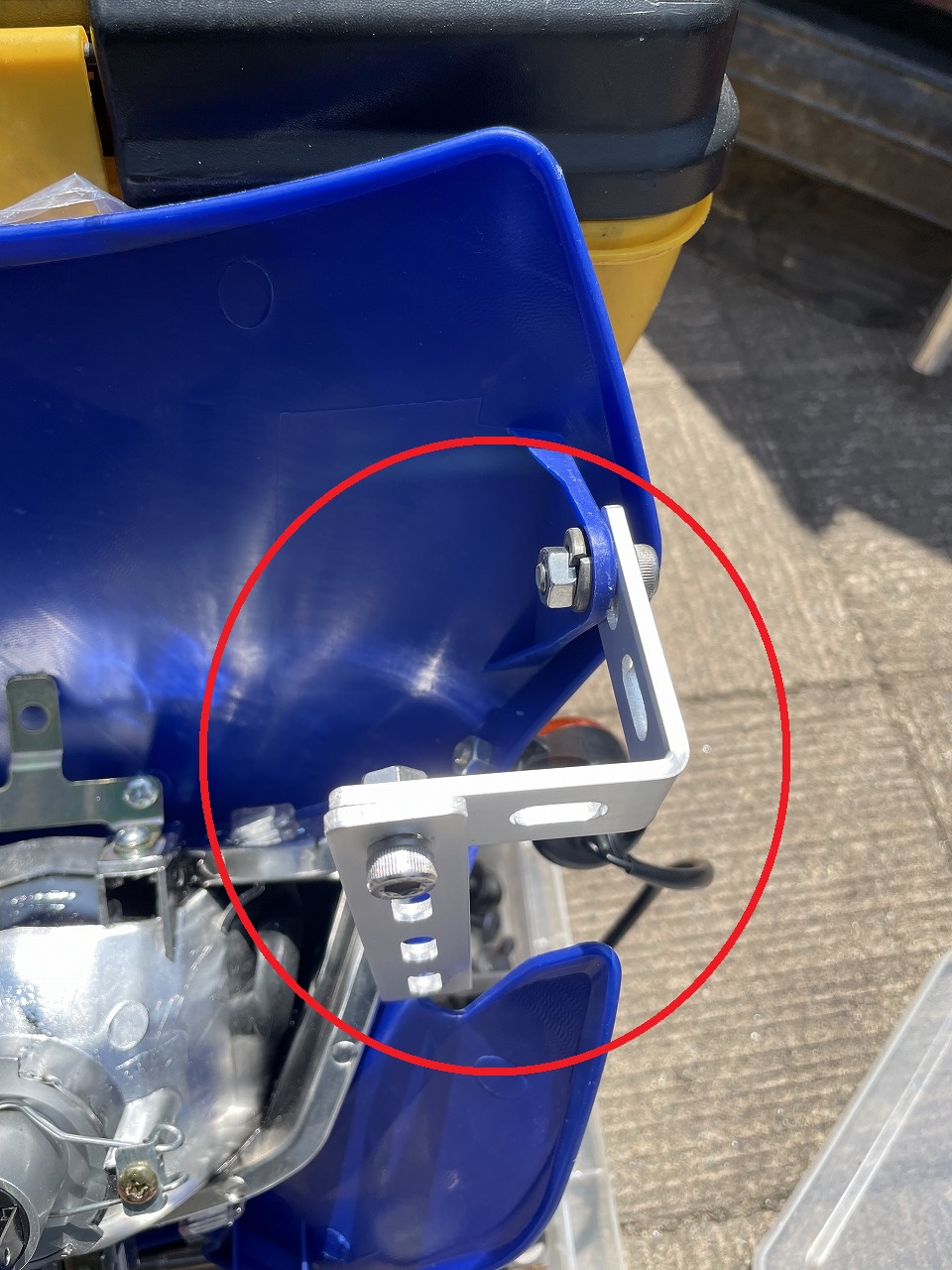

ホームセンターで穴あきアルミステーを購入し、フォーク上部にボルト固定するスタイルに決定！
⑥ 一度分解して、アルミステーをしっかり装着。
⑦ フィッティング完了！ライトカウル周りの仕上がりはこんな感じに✨
⑧ ブザー＆ウインカーリレーを車体に固定。
さらに押しボタンスイッチ式のライトON/OFFスイッチを追加して、バッテリー上がり対策も万全！
⑨ テールランプは普段は外して使用予定なので、蝶ねじで脱着可能に加工。
配線はハーネス長に合わせて6Pコネクター化。
⑩ 左ハンドルにはセロー用のスイッチボックスを設置。
⑪ 純正のレバーホルダーではミラー不可のため、セローのミラーホルダー（￥1,265）に交換。
🧵 ハーネス取り回し編

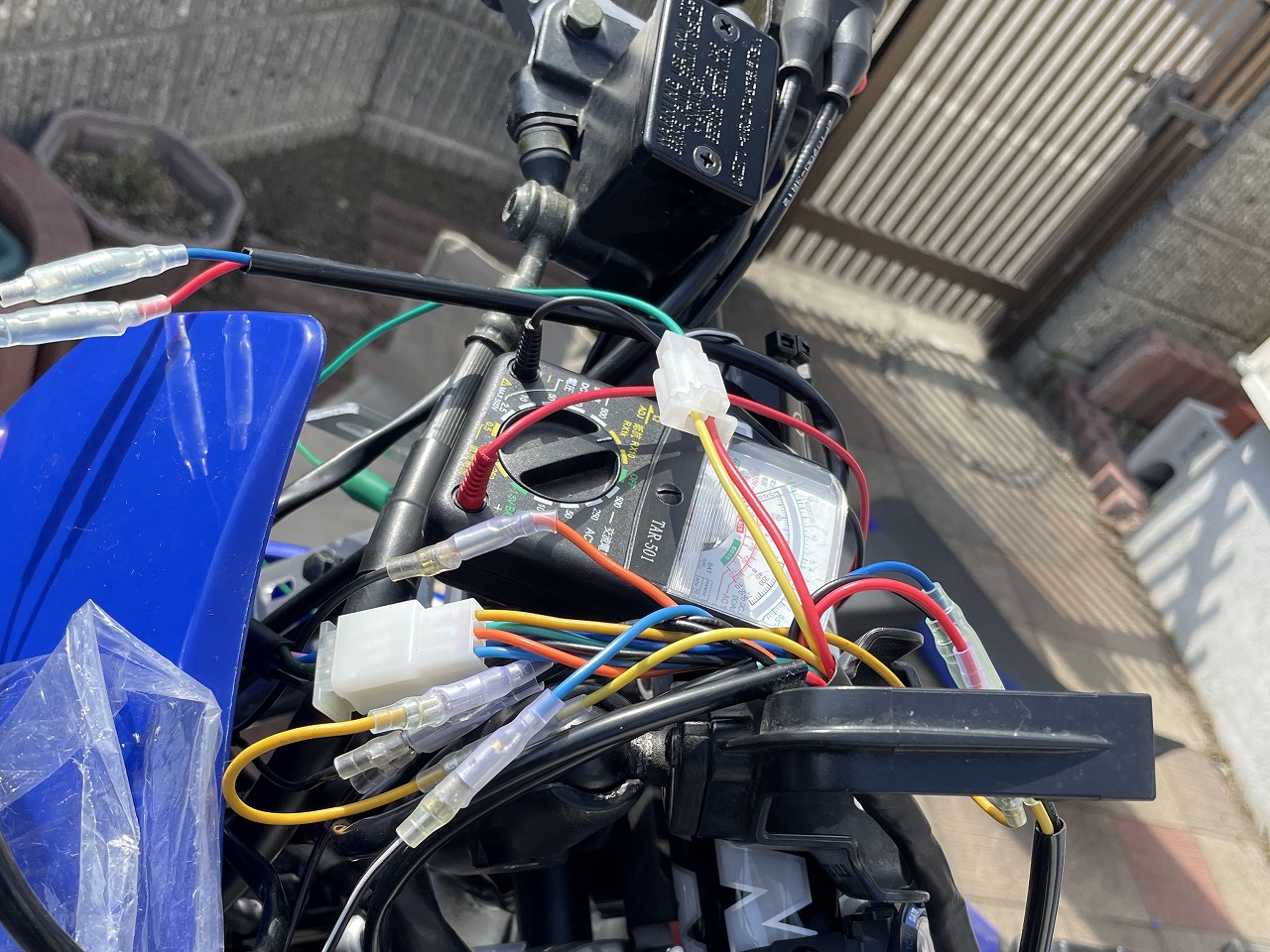

⑫ 保安部品類とハーネスを接続し、一つずつ動作チェック。

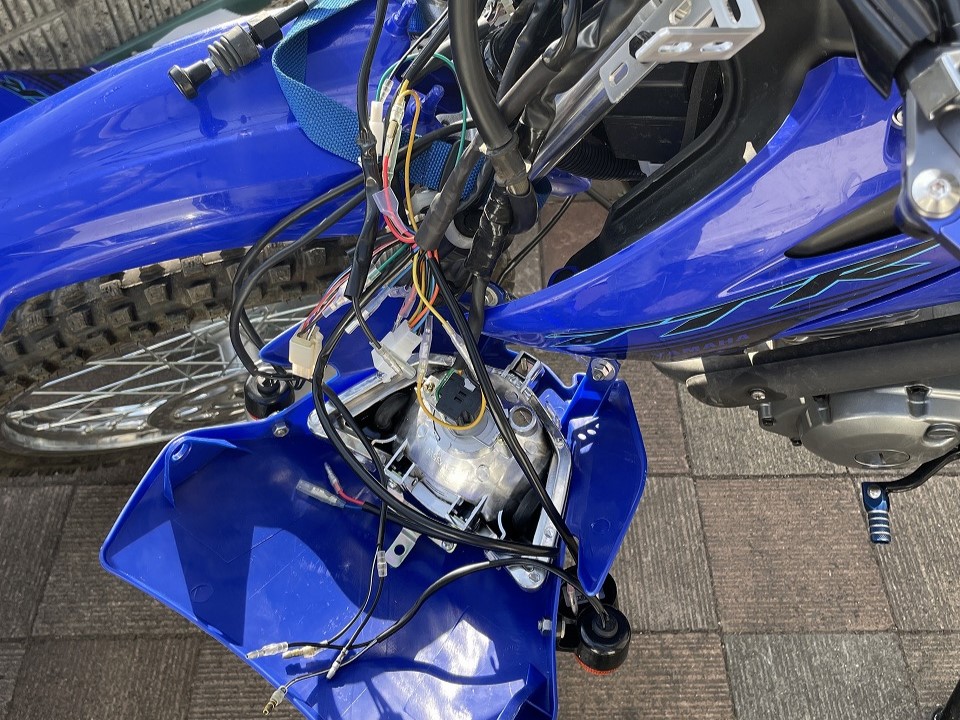

⑬ フロント側：ライトカウルを外して内部配線を結線。
⑭ リア側：テールランプ配線を結線。

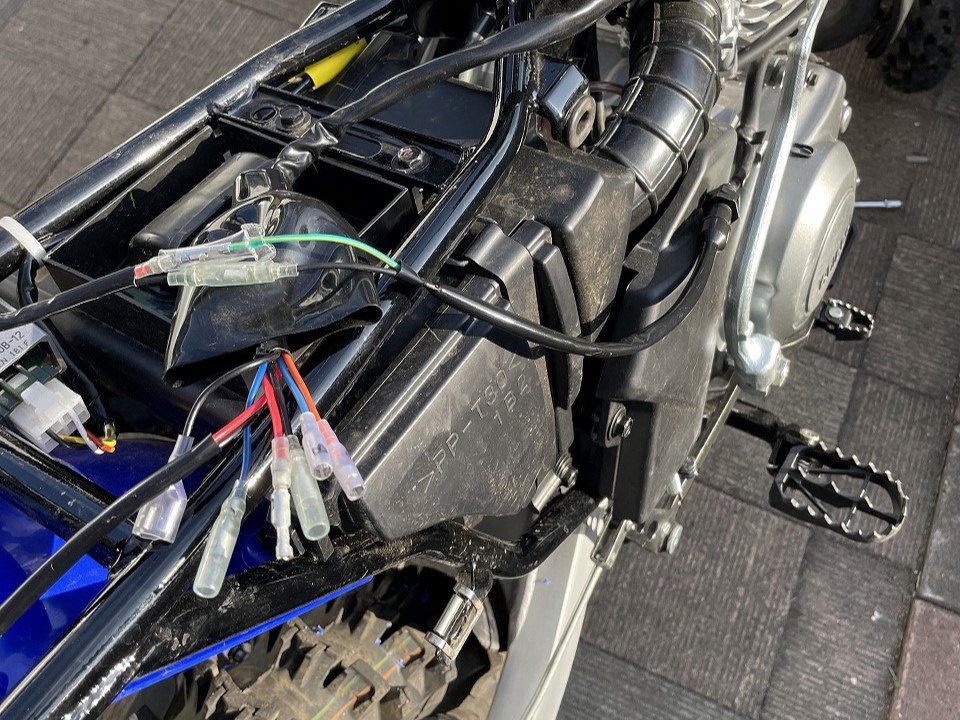

⑮ ハーネスのマイナス側はアースへ、プラス側は電源線へ接続。
⑯ アース用に丸型端子をホームセンターで購入してフレームに接続。

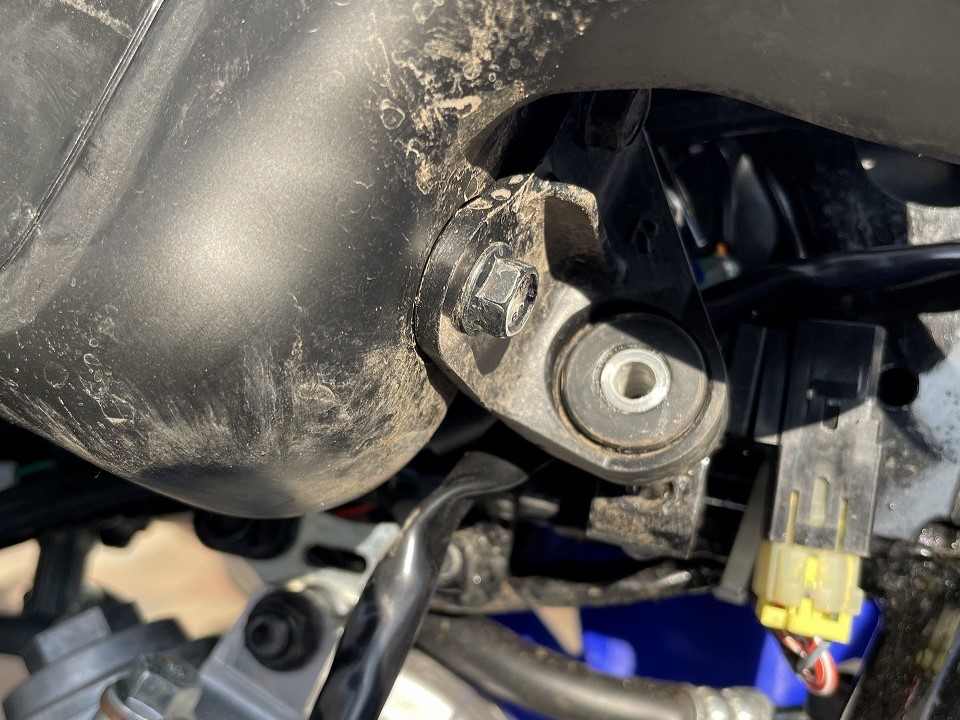

⑰ シュラウドを外して、全体のハーネスを車体に沿って配線処理。

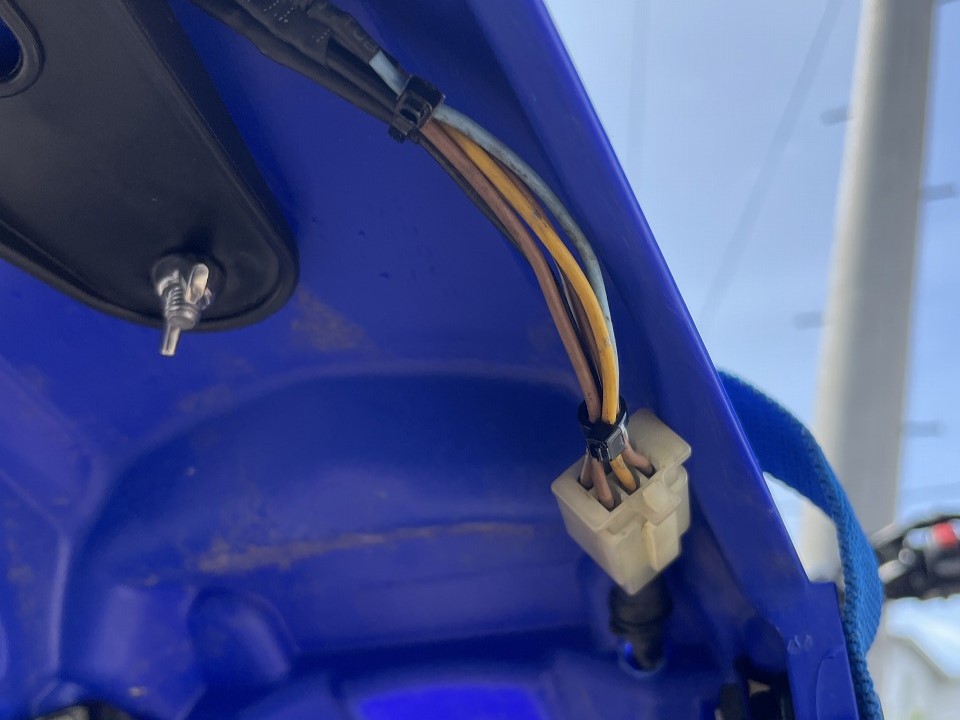

⑱ テールランプ用の配線は、使用時のみつなげるように長さ調整＋6Pコネクター結線。

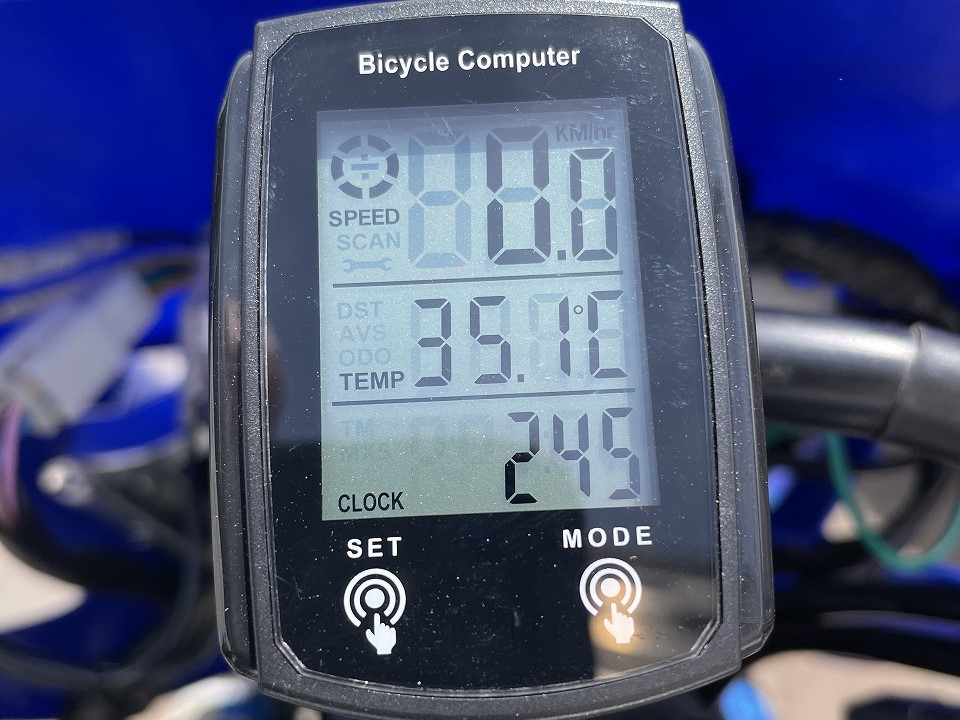

⑲ スピードメーターとリアブレーキスイッチはこんな感じに！
⑳ 最後に全動作チェックをして無事完了！
🛠 小ワザ・注意ポイント
リアフェンダー側のコネクターは、普段はビニール袋をかぶせてタイラップで固定。
雨や泥対策も意識しています。
✅ あとはナンバーを取得するだけ！
これで全ての保安部品の実装＆動作確認が完了しました！
あとはナンバーを取得するだけで、TTR125の公道仕様化が完成します！
📸 実際の取り付け・配線の参考になればうれしいです！
